| Description | Unit | MVP 144 | |
| Displacement Speed | 60Hz | m3/h | 144 |
| L/min | 2400 | ||
| 50Hz | m3/h | 120 | |
| L/min | 2000 | ||
| Ultimate Pressure | With gas ballast | torr | 5×10-3 |
| Without gas ballast | 5×10-4 | ||
| Inlet Port | ISO 63 | ||
| Outlet Port | ISO 40 | ||
| Motor Power | kW | 3.7 | |
| Rotational speed of Pump | 60Hz | R.P.M | 1750 |
| 50Hz | 1450 | ||
| Oil Filling | Liter | 11 | |
| Cooling water(less 20°C) | L/min | ||
| Weight | kg | 172 | |
MVP144 {144m3/h(2400L/min)-60HZ, 120m3/h(2000L/min)-50HZ}
Liên hệ
Bơm chân không và tốc độ bơm tốt.
Cải thiện hệ thống chống ăn mòn để bảo vệ máy bơm trong trường hợp dừng đột ngột.
Bích chuẩn quốc tế.
Tiếng ồn thấp và mức rung thấp.
Hệ thống tuần hoàn áp lực liên tục.
Điều khiển van chấn lưu kho khí nén thuận tiện.
Đơn giản sửa chữa và bảo trì.
Hệ thống làm mát thuận tiện bằng làm mát bằng không khí và làm mát bằng nước (MVP-324)
MVP144 {144m3/h(2400L/min)-60HZ, 120m3/h(2000L/min)-50HZ}
Dòng MVP là bơm dầu chân không quay vòng hai giai đoạn dầu. Đó là khái niệm mới của thiết kế thông thường để đáp ứng nhu cầu của khách hàng.

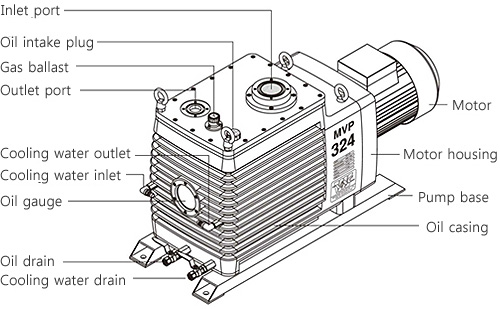

Cấu trúc của bơm
Nó bao gồm vỏ bơm, vỏ dầu, vỏ động cơ, cơ sở bơm và mô-đun bơm. Nó chứa dầu chống hút van và chấn lưu khí để bảo vệ hệ thống bơm và chân không.
Nguyên tắc hoạt động
Bơm và động cơ được nối bằng khớp nối linh hoạt. Khi rotor quay hai van, đặt trong rãnh cánh quạt rô-toa, làm cho việc tiếp xúc với bề mặt bên trong của xy lanh do lực ly tâm.
Khí khí hít bị mắc kẹt giữa hai chiếc van vì cánh quạt quay đi qua lối vào và khí bị mắc kẹt này được nén lại khi nó quay về phía ống xả và cuối cùng là xả qua van. Dầu chân không được cung cấp cho các bộ phận chuyển động để bôi trơn và niêm phong kín.
Technical Data
Pumping Speed Curve
Warning: imagejpeg() [function.imagejpeg]: Unable to open ‘/home1/wspump/wp/wp-content/uploads/2015/08/Small-Series_09-486×283.jpg’ for writing: Permission denied in /home1/wspump/wp/wp-includes/class-wp-image-editor.php on line 419

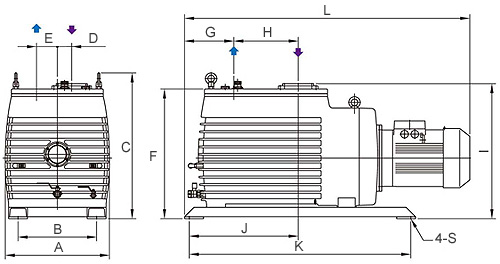

External Pump Sketch
Outside Dimension
(unit:mm)
| Model | A | B | C | D | E | F | G | H | I | J | K | S | L |
| MVP144 | 320 | 230 | 501 | 40 | 65 | 414 | 193 | 175 | 465 | 348 | 740 | Ø14 | 974 |
Dimensions of ISO flange
(unit:mm)
| Standard | a | b | n | d |
| ISO40 | 100 | 80 | 4 | M8 |
| ISO63 | 130 | 110 | 4 | M8 |
